揺動式振込機
揺動式振込機には低振動バランサー式と回転式があります。
- 低振動バランサー式は整列時のワークの片寄りが少なく、短時間での整列を可能にしました。
- 回転式は振動が円を描きながら揺動します。円形で方向性がある部品などに最適です。
スピーディな処理を実現！！液晶タッチパネル式制御盤付
- 100部品の異なるデータを登録することができます。
- 揺動回数毎に揺動角度、時間、振込振動数が設定できます。
- ワンタッチで部品項目を選定できます。
- データはリアルタイムに変更できます。
ユーザー仕様のプログラムに対応いたしますのでご相談下さい。
TI-16VB（低振動バランサー式）
- 多品種同時整列が可能です。
- 大量生産向きです。
- 大型治具にも対応できます。
- 大きい部品にも対応できます。
- 搭載治具寸法 (例)120mm×240mm
- 振動ベース上セット枚数 5枚
| 型式 | TI-16VB |
|---|---|
| 振動テーブル | W900×L630 |
| 振込振動数 | 0～1400rpm |
| 振動角度 | 0～19°連続可変(デジタル設定) |
| 振動時間 | 振動回数＋タイマー設定 |
| 所要電源 | AC 100V・50/60Hz・400VA |
| 外観寸法・重量 | W895×L575×H900 335kg |
| 架台寸法・重量 | － |
TI-08VB（低振動バランサー式） SQM-08V（回転式）
- 多品種、中ロット生産向きです。
- 主に中型治具に対応しております。
- 搭載治具寸法(例)120mm×240mm
- 振動ベース上セット枚数 3枚
| 型式 | TI-08VB | SQM-08V |
|---|---|---|
| 振動テーブル | W450×L530 | W450×L530 |
| 振込振動数 | 0～1400rpm | 0～1400rpm |
| 振動角度 | 0～19°連続可変(デジタル設定) | 0～19°連続可変(デジタル設定) |
| 振動時間 | 振動回数＋タイマー設定 | 振動回数＋タイマー設定 |
| 所要電源 | AC 100V・50/60Hz・200VA | AC 100V・50/60Hz・200VA |
| 外観寸法・重量 | W430×L450×H445 105kg | W430×L450×H410 100kg |
| 架台寸法・重量 | W2 500×L2 500×H2 410 70kg | W2 500×L2 500×H2 410 70kg |
TI-20VB（低振動バランサー式）
- 少品種、小ロット生産向きです。
- 主に小型治具に対応しております。
- 小型なので置く場所を選びません。
- 搭載治具寸法(例)120mm×240mm
- 振動ベース上セット枚数 1枚
架台はオプションです。
| 型式 | TI-20VB |
|---|---|
| 振動テーブル | W300×L310 |
| 振込振動数 | 0～1400rpm |
| 振動角度 | 0～19°連続可変(デジタル設定) |
| 振動時間 | 振動回数＋タイマー設定 |
| 所要電源 | AC 100V・50/60Hz・120VA |
| 外観寸法・重量 | W290×L270×H300 30kg |
| 架台寸法・重量 | W2 350×L2 450×H2 560 14kg |
| 制御盤寸法 | W250×L350×H200 7kg |
バキューム・バイブ作業台
VI-01A（バイブユニット）
【特徴】
バイブの振動により、組立作業の効率をアップ出来ます。
- パレットからパレットへの部品移替作業。
- ワークの位置決め作業。
- 2部品の仮組立作業。
- ピンインサート作業。
| 型式 | VI-01A |
|---|---|
| 作業面寸法 | W300×L300×T10 |
| 所要電源 | AC 100V・50/60Hz・200VA |
| 外観寸法 | W350×L210×H100 (作業面含まず) |
| 重量 | 11㎏ |

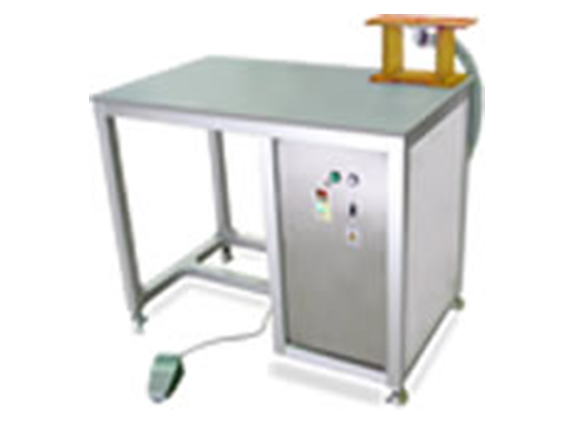

Vac-02A（バキューム作業台）
【特徴】
バキュームによりワークを移載することにより、組立作業の効率をアップ出来ます。
- パレットからパレットへの部品移替作業。
- ワークの位置決め作業。
- 2部品の仮組立作業。
- ピンインサート作業。
| 型式 | Vac-02A |
|---|---|
| 作業面寸法 | W1000×L600×H800 |
| 所要電源 | AC 100V・50/60Hz・850VA |
| 外観寸法 | W980×L560× (突起部70含む) H780 |
| 重量 | 52㎏ |
VI-02-VacA（バキューム、バイブレータ作業台）
【特徴】
バキュームによりワークを移載する機種とバキューム移載及びバイブレーターを組合わせることにより一層の作業効率をアップ出来る機種があります。
- パレットからパレットへの部品移替作業。
- ワークの位置決め作業。
- 2部品の仮組立作業。
- ピンインサート作業。
| 型式 | VI-02-VacA |
|---|---|
| 作業面寸法 | W1000×L600×H800 |
| 所要電源 | AC 100V・50/60Hz・850VA |
| 外観寸法 | W980×L560×H780 |
| 重量 | 52㎏ |
吸着ユニット
S-01A(吸着ユニット)
【特徴】
インバータ内臓の吸着源にて手作業では不可能な工程を可能にします。
作業台を外した、吸着源のみで作業机の下に収納設置してご使用いただけます。
- パレットからパレットへの部品移替作業。
| 型式 | S-01A |
|---|---|
| 所要電源 | AC 100V・50/60Hz・850VA |
| 外観寸法 | W570×(突起部70含む)×L400×H415 |
| 重量 | 29㎏ |
全自動組立移載機
【特徴】
1サイクル60秒の高速性
振込からユーザートレイへの整列を60秒にて行います。(弊社実績8000ヶ/60秒)ことにより一層の作業効率をアップできる機種があります。
多品種共用
パレット関係を交換(ワンタッチ)することにより多品種の部品を共有できます。
多品種組込
本機をオンライン化することにより、数種の部品を1パレット内に整列することができます。
具体的な機械装置は受注生産となります。外観・能力などはユーザートレイ及び整列ワークにより異なります。
省力化・自動化装置
ターンテーブルや搬送コンベア等を使い、お客様のニーズに答えた省力化機器は設計から対応しておりますのでご相談下さい。
例1 ワーク供給排出装置
ブラスト機や自動組立機等にワークの自動供給を行い、完成したワークを受け取り収納致します。人員削減に大きく貢献致します。
例2 ワーク自動整列機
焼成前のワークを自動的に立てた状態で整列致します。
焼成前の品物でワレ、カケの多い事から手作業で行っておりました。本装置を導入後作業者が4人削減でき、効率もかなり良くなったと喜ばれております。
従来の作業は5分/1トレーに対して本装置では、20秒/トレーに対処できました。
例3 クリーニング装置
完成品の製品を最終的に梱包する前に微小なホコリやゴミの付着等を取り除き、最後に静電気を取り除きます。
